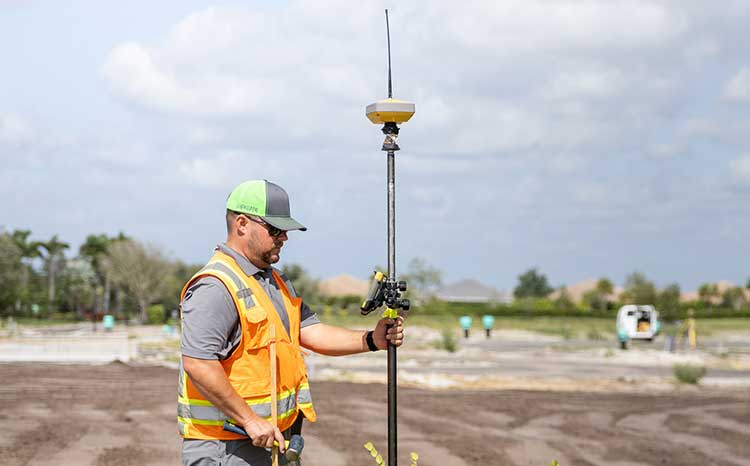

انواع GPS نقشه برداری و 3 بهترین دستگاه جی پی اس نقشه برداری

در دنیای پرشتاب امروز، که پروژه‌های عمرانی، زیرساختی و توسعه‌ای با سرعتی بی‌سابقه در حال پیشرفت هستند، دقت دیگر یک مزیت نیست، بلکه یک ضرورت مطلق محسوب می‌شود. از ساخت یک پل عظیم تا تعیین مرزهای یک قطعه زمین کوچک، هر تصمیمی بر پایه داده‌های مکانی دقیق بنا شده است.

در این میان، سیستم موقعیت‌یاب جهانی یا همان GPS، انقلابی در نحوه جمع‌آوری این داده‌ها ایجاد کرده و ابزاری قدرتمند را در اختیار مهندسان و نقشه‌برداران قرار داده است.

اما GPS نقشه‌برداری بسیار فراتر از سیستم‌های ناوبری ساده‌ای است که در تلفن‌های همراه خود می‌بینیم. این دستگاه‌ها، که اکنون با نام جامع‌تر GNSS (جی‌ان‌اس‌اس) شناخته می‌شوند، توانایی دریافت سیگنال از چندین منظومه ماهواره‌ای را دارند تا بتوانند موقعیت را نه در حد چند متر، بلکه با دقت سانتی‌متری و حتی میلی‌متری تعیین کنند. این سطح از دقت، ستون فقرات پروژه‌های حساس و بزرگ مهندسی است.

در این مقاله جامع، به بررسی عمیق انواع سیستم‌های GPS نقشه‌برداری و روش‌های کار با آن‌ها خواهیم پرداخت و در نهایت، سه مورد از بهترین دستگاه‌های جی‌پی‌اس نقشه‌برداری موجود در بازار ایران را معرفی خواهیم کرد.

آشنایی با سیستم‌های GNSS و انواع فرکانس‌ها

سیستم موقعیت‌یاب جهانی (GPS) که در ابتدا توسط وزارت دفاع آمریکا توسعه یافت، تنها یکی از منظومه‌هایی است که امروزه گیرنده‌های نقشه‌برداری از آن استفاده می‌کنند. اصطلاح صحیح و جامع‌تر برای این فناوری، سیستم ناوبری ماهواره‌ای جهانی (GNSS) است که شامل منظومه‌های دیگری مانند گلوناس (GLONASS) روسیه، گالیله (Galileo) اروپا و بیدو (BeiDou) چین نیز می‌شود.

گیرنده‌های نقشه‌برداری مدرن، که به آن‌ها گیرنده مولتی فرکانس گفته می‌شود، قادرند به طور همزمان از تمامی این منظومه‌ها سیگنال دریافت کنند.

اهمیت فرکانس در دقت نقشه‌برداری

یکی از مهم‌ترین عوامل تعیین‌کننده دقت در دستگاه‌های GNSS، تعداد فرکانس‌هایی است که گیرنده می‌تواند دریافت و پردازش کند. سیگنال‌های ماهواره‌ای در فرکانس‌های مختلفی مانند L1، L2 و L5 ارسال می‌شوند.

• گیرنده‌های تک فرکانسه: این گیرنده‌ها تنها فرکانس L1 را دریافت می‌کنند و دقت آن‌ها در حد متر است که برای ناوبری عمومی مناسب است، اما برای نقشه‌برداری حرفه‌ای کافی نیست.
• گیرنده‌های چند فرکانسه (مولتی فرکانس): این دستگاه‌ها با دریافت همزمان چندین فرکانس (مانند L1، L2 و L5) می‌توانند اثرات مخرب جوی، به ویژه یونوسفر، را به طور کامل حذف کنند. این قابلیت، دقت مکانی را به طور چشمگیری افزایش داده و آن را به سطح سانتی‌متر می‌رساند. امروزه، گیرنده‌های مولتی فرکانس استاندارد طلایی در صنعت نقشه‌برداری محسوب می‌شوند.

روش‌های پیشرفته نقشه‌برداری با GNSS

دقت یک دستگاه GNSS تنها به سخت‌افزار آن بستگی ندارد، بلکه روشی که برای جمع‌آوری داده‌ها به کار می‌رود نیز نقشی حیاتی ایفا می‌کند. مهندسان نقشه‌برداری از روش‌های مختلفی برای تعیین موقعیت دقیق استفاده می‌کنند که هر کدام مزایا و محدودیت‌های خاص خود را دارند.

۱. روش استاتیک (Static)

روش استاتیک، قدیمی‌ترین و در عین حال دقیق‌ترین روش نقشه‌برداری با GNSS است. در این روش، گیرنده‌ها برای مدت زمان طولانی (از چند ساعت تا یک روز کامل) به صورت ثابت روی نقاط کنترل مستقر می‌شوند.

• چگونگی کار: داده‌های خام جمع‌آوری شده توسط گیرنده‌ها، پس از اتمام برداشت، به صورت پس‌پردازش (Post-Processing) تحلیل می‌شوند. این پردازش دقیق، امکان حذف نویزها و خطاهای سیستماتیک را فراهم می‌کند.
• کاربرد اصلی: ایجاد شبکه‌های ژئودزی، تعیین نقاط کنترل با بالاترین دقت ممکن و کالیبراسیون سایر روش‌ها.
• حقایق جالب: با وجود زمان‌بر بودن، دقت حاصل از روش استاتیک می‌تواند به سطح چند میلی‌متر برسد که برای پروژه‌های بسیار حساس مانند سدسازی و رصد جابجایی‌های پوسته زمین ضروری است.

۲. روش کینماتیک در زمان واقعی (RTK – Real-Time Kinematic)

روش RTK (آرتی‌کی)، که مخفف عبارت Real-Time Kinematic (کینماتیک در زمان واقعی) است، انقلابی در سرعت و کارایی نقشه‌برداری ایجاد کرده است. این روش، امکان تعیین موقعیت با دقت سانتی‌متری را به صورت لحظه‌ای فراهم می‌کند.

• چگونگی کار: در این روش، یک گیرنده به عنوان ایستگاه مرجع (Base) روی یک نقطه معلوم و ثابت قرار می‌گیرد و خطاهای سیگنال را محاسبه می‌کند. سپس، این تصحیحات را از طریق رادیو یا اینترنت به گیرنده متحرک (Rover) ارسال می‌کند. گیرنده متحرک با اعمال این تصحیحات، مختصات دقیق خود را در همان لحظه محاسبه می‌کند.
• سامانه شمیم: در ایران، شبکه‌هایی مانند سامانه شمیم (شبکه مدیریت یکپارچه مالکیت‌ها) به عنوان ایستگاه‌های مرجع دائمی (CORS) عمل می‌کنند و مهندسان می‌توانند با اتصال به این شبانه‌ها، بدون نیاز به ایستگاه مرجع شخصی، از روش RTK استفاده کنند.
• کاربرد اصلی: پیاده‌سازی نقشه‌ها، برداشت جزئیات، کنترل ماشین‌آلات ساختمانی و هر پروژه‌ای که نیاز به دقت بالا و سرعت همزمان دارد.

۳. روش کینماتیک پس‌پردازشی (PPK – Post-Processing Kinematic)

روش PPK (پی‌پی‌کی) ترکیبی از سرعت کینماتیک و دقت پس‌پردازش است. در مناطقی که ارتباط رادیویی یا اینترنتی برای RTK ضعیف یا قطع است، این روش به کار می‌آید.

• چگونگی کار: گیرنده متحرک داده‌های خام را جمع‌آوری می‌کند و پس از اتمام کار، این داده‌ها با داده‌های ایستگاه مرجع (Base) در نرم‌افزار ترکیب و پردازش می‌شوند.
• مزیت کلیدی: عدم نیاز به ارتباط پایدار در حین برداشت. این امر آن را برای نقشه‌برداری با پهپادها در مناطق دورافتاده بسیار ایده‌آل می‌سازد.

معرفی ۳ دستگاه برتر جی‌پی‌اس نقشه‌برداری در بازار ایران

با توجه به نیاز بازار ایران و تمرکز مهندسان بر گیرنده‌های مولتی فرکانس با قابلیت RTK و اتصال به سامانه شمیم، در این بخش سه مدل از دستگاه‌های پرفروش و پیشرفته که در سایت‌های معتبری مانند دیجی‌کالا و ترب حضور دارند، معرفی می‌شوند.

لازم به ذکر است که به دلیل ماهیت تخصصی این تجهیزات، امتیاز کاربران در پلتفرم‌های عمومی معمولاً در دسترس نیست و قیمت‌ها نیز به دلیل نوسانات ارزی، به صورت حدودی و بر اساس قیمت‌های روز بازار در نظر گرفته شده‌اند.

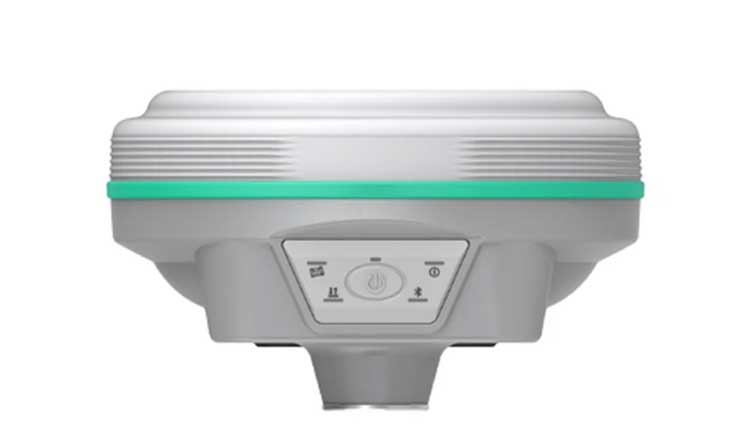

۱. گیرنده مولتی فرکانس روید مدل ROVA2 (Ruide ROVA2)

برند روید (Ruide) یکی از تولیدکنندگان بزرگ تجهیزات نقشه‌برداری است که محصولات آن به دلیل کیفیت و قیمت رقابتی، در بازار ایران محبوبیت زیادی پیدا کرده‌اند. مدل ROVA2 (رووا ۲) یکی از جدیدترین و پیشرفته‌ترین محصولات این شرکت است.

حقایق جالب: ویژگی برجسته این دستگاه، سنسور تیلت پیشرفته آن است. این سنسور به نقشه‌بردار اجازه می‌دهد تا بدون نیاز به تراز کردن دقیق ژالن (میله نگهدارنده گیرنده)، نقاط را برداشت کند. این قابلیت، سرعت کار در مناطق ناهموار را به شکل چشمگیری افزایش می‌دهد و از اتلاف وقت جلوگیری می‌کند.

قیمت و خرید

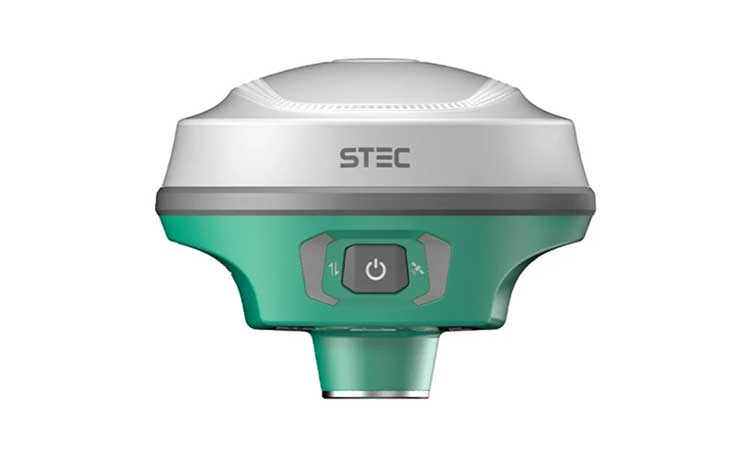

۲. گیرنده ایستگاهی اِس تِک مدل SE Lite (STEC SE Lite)

برند اِس تِک (STEC) نیز یکی دیگر از بازیگران فعال در بازار تجهیزات نقشه‌برداری ایران است که تمرکز ویژه‌ای بر روی ترکیب سخت‌افزار دقیق با نرم‌افزارهای کاربرپسند دارد. مدل SE Lite (اس‌ای لایت) به عنوان یک گیرنده ایستگاهی، با قابلیت‌های نرم‌افزاری خود شناخته می‌شود.

حقایق جالب: استفاده از سیستم‌عامل اندروید در کنترلر این دستگاه، امکان نصب و اجرای نرم‌افزارهای جانبی نقشه‌برداری و همچنین اتصال آسان به اینترنت و سامانه‌های CORS را فراهم می‌کند. این ترکیب سخت‌افزار دقیق و پلتفرم نرم‌افزاری باز، انعطاف‌پذیری بالایی را برای مهندسان فراهم می‌آورد.

قیمت و خرید

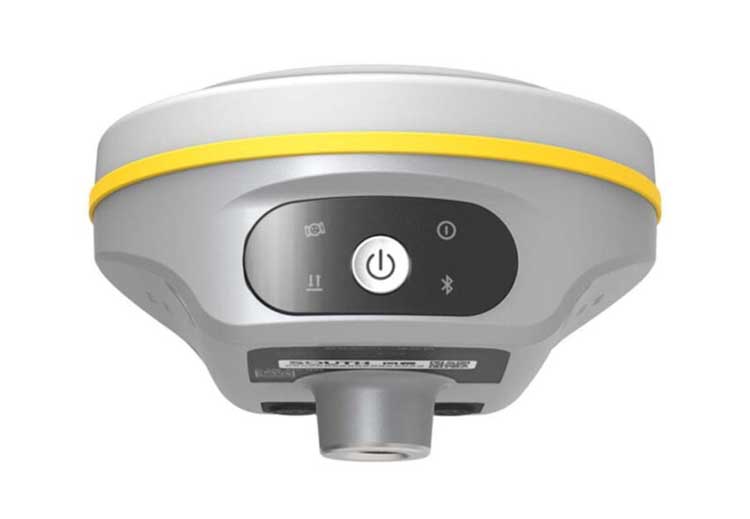

۳. گیرنده GNSS مولتی فرکانس ساوت مدل G7Q (South G7Q)

برند ساوت (South) یکی از برندهای قدیمی و معتبر در زمینه تجهیزات نقشه‌برداری است که مدل‌های مختلف آن سال‌هاست در پروژه‌های عمرانی ایران مورد استفاده قرار می‌گیرند. مدل G7Q (جی ۷ کیو) یکی از مدل‌های پرفروش و شناخته‌شده این برند در رده گیرنده‌های ایستگاهی است.

حقایق جالب: برند ساوت به دلیل پایداری عملکرد در شرایط سخت محیطی و آب و هوایی، به ویژه در مناطق کوهستانی و دارای پوشش گیاهی متراکم، شهرت دارد. مهندسان اغلب این دستگاه‌ها را به دلیل دوام و قابلیت اطمینان بالا در پروژه‌های طولانی‌مدت ترجیح می‌دهند.

قیمت و خرید

مقایسه دستگاه‌های معرفی‌شده در جدول

برای کمک به انتخاب بهتر، جدولی مقایسه‌ای از سه دستگاه برتر ارائه می‌شود تا تفاوت‌های کلیدی را برجسته کند.

این جدول نشان می‌دهد که روید ROVA2 برای کارهای سریع در زمین‌های ناهموار مناسب‌تر است، در حالی که ساوت G7Q برای پروژه‌های طولانی در شرایط سخت ایدئال به نظر می‌رسد.

مزایا و معایب روش‌های نقشه‌برداری با GNSS

هر روش نقشه‌برداری با GNSS مزایا و محدودیت‌های خاص خود را دارد که انتخاب آن را بر اساس نوع پروژه تعیین می‌کند. روش استاتیک، با دقت بسیار بالا، برای کارهای دقیق ایدئال است اما زمان‌بر بودن آن می‌تواند پروژه‌های فوری را به تأخیر بیندازد. RTK سرعت و دقت همزمان ارائه می‌دهد اما نیاز به ارتباط پایدار دارد که در مناطق دورافتاده چالش‌برانگیز است. PPK انعطاف‌پذیری بیشتری در محیط‌های بدون سیگنال می‌دهد اما پردازش پس از برداشت، زمان اضافی می‌طلبد.

حقایق جالب در مورد GNSS در جهان

جالب است بدانید که منظومه GPS آمریکا شامل ۳۱ ماهواره فعال است و سیگنال‌های آن هر ثانیه یک بار به زمین می‌رسد. در ایران، سامانه شمیم با بیش از ۱۰۰ ایستگاه مرجع، پوشش nationwide فراهم کرده و سالانه هزاران پروژه عمرانی از آن بهره می‌برند. همچنین، فناوری GNSS در کشاورزی دقیق برای نقشه‌برداری مزارع استفاده می‌شود و می‌تواند مصرف آب را تا ۳۰ درصد کاهش دهد.

نکات خرید و نگهداری دستگاه‌های GNSS

هنگام خرید، به گواهینامه‌های استاندارد مانند IP67 برای مقاومت در برابر آب و گردوغبار توجه کنید. همچنین، بررسی گارانتی و خدمات پس از فروش در ایران ضروری است، زیرا تعمیرات تخصصی ممکن است هزینه‌بر باشد.

برای نگهداری، دستگاه را از دماهای شدید دور نگه دارید و باتری را هر شش ماه کالیبره کنید تا دقت حفظ شود. حقایق جالب: یک دستگاه GNSS خوب می‌تواند بیش از ۱۰ سال عمر کند اگر به درستی نگهداری شود.

آینده فناوری GNSS در نقشه‌برداری

آینده GNSS با ادغام هوش مصنوعی و یادگیری ماشین روشن است؛ برای مثال، الگوریتم‌های جدید می‌توانند خطاهای سیگنال را پیش‌بینی کنند و دقت را به زیر میلی‌متر برسانند. در ایران، توسعه سامانه‌های محلی مانند شمیم ۲.۰، دسترسی را آسان‌تر خواهد کرد. پیش‌بینی می‌شود تا سال ۱۴۰۵، استفاده از GNSS در خودروهای خودران و نقشه‌برداری سه‌بعدی افزایش یابد و پروژه‌های عمرانی را هوشمندتر سازد.

سؤالات متداول (FAQ)

سؤال: تفاوت GNSS با GPS چیست؟ GNSS اصطلاح کلی برای تمام منظومه‌های ماهواره‌ای است، در حالی که GPS فقط به سیستم آمریکایی اشاره دارد.

سؤال: آیا دستگاه‌های مولتی فرکانس برای کارهای ساده لازم است؟ برای دقت بالا بله، اما برای ناوبری عمومی، تک فرکانسه کافی است.

سؤال: چگونه به سامانه شمیم متصل شویم؟ با ثبت‌نام در سایت سازمان نقشه‌برداری کشور و استفاده از نام کاربری و رمز عبور در دستگاه.

نتیجه‌گیری: فراتر از مختصات، خلق آینده‌ای دقیق

فناوری GNSS و دستگاه‌های پیشرفته GPS نقشه‌برداری، صرفاً ابزاری برای تعیین مختصات نیستند؛ آن‌ها ابزاری برای خلق آینده‌ای دقیق‌تر هستند. از تعیین مرزهای مالکیت با دقت میلی‌متری گرفته تا هدایت خودکار ماشین‌آلات در پروژه‌های عظیم، این فناوری‌ها ستون فقرات توسعه مدرن را تشکیل می‌دهند.

انتخاب یک دستگاه مناسب، مانند مدل‌های پیشرفته روید ROVA2، اِس تِک SE Lite یا ساوت G7Q، نه تنها یک سرمایه‌گذاری در تجهیزات، بلکه یک سرمایه‌گذاری در کیفیت، سرعت و اعتبار پروژه‌های مهندسی است.

در عصری که داده‌های مکانی حرف اول را می‌زنند، تسلط بر این ابزارها و انتخاب هوشمندانه آن‌ها، تفاوت میان یک نقشه‌برداری معمولی و یک شاهکار مهندسی را رقم می‌زند.

مهندسان و متخصصان گرامی، با به‌کارگیری این فناوری‌های پیشرفته، نه تنها دقت کار خود را تضمین می‌کنید، بلکه گامی بزرگ در جهت ارتقای استانداردهای صنعت ساخت و ساز و نقشه‌برداری کشور برمی‌دارید. این دقت، میراثی است که برای نسل‌های آینده به جا خواهید گذاشت.
