آشنایی با قطعات اصلی الکترونیک و شروع آموزش AVR

الکترونیک دنیایی پر از خلاقیت و منطق است؛ جایی که هر قطعه، نقشی دقیق و حساب‌شده در عملکرد مدار دارد. از یک مقاومت ساده گرفته تا میکروکنترلرهای پیشرفته، همه با هدف کنترل، اندازه‌گیری، تقویت یا تبدیل انرژی الکتریکی طراحی شده‌اند.
اگر تازه وارد این حوزه شده‌اید یا می‌خواهید در مسیر یادگیری طراحی مدار پیشرفت کنید، اولین قدم آشنایی با قطعات اصلی الکترونیک است. شناخت عملکرد هر قطعه باعث می‌شود بتوانید مدارهای پیچیده‌تری را تحلیل یا طراحی کنید و در نهایت وارد دنیای برنامه‌نویسی میکروکنترلرها مانند AVR با کمک وبسایت ایرنکس شوید.

در ادامه، با مهم‌ترین اجزای هر مدار آشنا می‌شویم و یاد می‌گیریم چگونه از آن‌ها در طراحی‌های الکترونیکی استفاده کنیم.

آشنایی با دنیای الکترونیک و نقش قطعات در مدار

الکترونیک بر پایه‌ی جریان و ولتاژ بنا شده است؛ دو عامل اصلی که حرکت الکترون‌ها را در مسیر رساناها کنترل می‌کنند. اما این حرکت بدون حضور قطعات الکترونیکی معنا ندارد.
هر قطعه در مدار وظیفه‌ای خاص دارد: برخی وظیفه‌ی محدود کردن جریان را دارند، برخی انرژی را ذخیره می‌کنند و برخی دیگر سیگنال‌ها را تقویت یا فیلتر می‌کنند.

مدار الکترونیکی مانند یک ارکستر منظم است؛ اگر حتی یک قطعه کوچک عملکرد درستی نداشته باشد، کل مدار از کار می‌افتد. بنابراین شناخت ویژگی‌های هر جزء، پیش‌نیاز طراحی و عیب‌یابی مدارهاست.

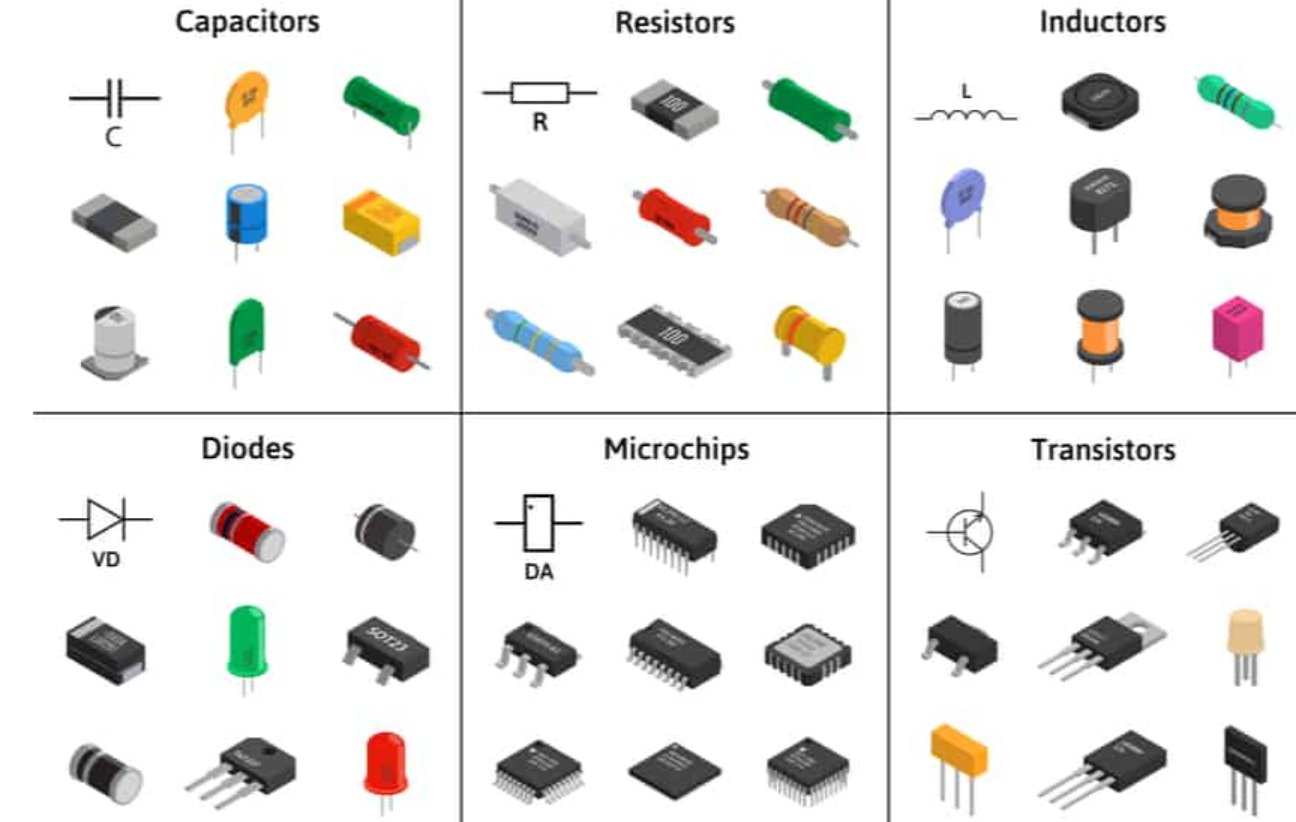

معرفی قطعات اصلی الکترونیک و کاربرد هرکدام در مدار

در هر مدار الکترونیکی، چند قطعه پایه وجود دارد که تقریباً در تمام پروژه‌ها تکرار می‌شوند. این قطعات عبارت‌اند از:

• مقاومت (Resistor): برای کاهش جریان یا تقسیم ولتاژ به کار می‌رود.
• خازن (Capacitor): انرژی الکتریکی را به‌صورت موقت ذخیره کرده و در زمان نیاز آزاد می‌کند.
• دیود (Diode): فقط به جریان اجازه عبور در یک جهت را می‌دهد و در مدارهای یک‌سوساز یا محافظت کاربرد دارد.
• ترانزیستور (Transistor): به‌عنوان سوئیچ یا تقویت‌کننده استفاده می‌شود.
• آی‌سی (IC): مجموعه‌ای از هزاران قطعه کوچک درون یک تراشه برای انجام عملکردی خاص.

هرکدام از این قطعات ویژگی‌های فنی و رفتار متفاوتی دارند که شناخت آن‌ها باعث درک بهتر عملکرد مدار می‌شود.
برای آشنایی کامل‌تر با این قطعات، پیشنهاد می‌شود به صفحه انواع قطعات الکترونیکی مراجعه کنید تا عملکرد و نحوه استفاده از هرکدام را با مثال‌های کاربردی یاد بگیرید.

مقاومت، خازن و دیود؛ سه عنصر پایه‌ای هر مدار

اگر بخواهیم از میان همه قطعات الکترونیکی سه مورد اصلی را انتخاب کنیم، بدون تردید مقاومت، خازن و دیود در صدر قرار می‌گیرند.

• مقاومت، مانند ترمز در مدار عمل می‌کند و میزان جریان عبوری را تنظیم می‌کند. بدون آن، بسیاری از قطعات مانند LEDها یا آی‌سی‌ها می‌سوزند.
• خازن، نقش بافر را دارد. در منابع تغذیه برای حذف نویز یا در مدارهای تایمینگ برای تنظیم زمان مورد استفاده قرار می‌گیرد.
• دیود، نگهبان مدار است. از عبور جریان در جهت اشتباه جلوگیری کرده و مدار را از آسیب محافظت می‌کند.

این سه قطعه پایه‌ای‌ترین ابزارهایی هستند که هر دانشجوی الکترونیک باید بتواند مقدار و نحوه عملکردشان را در مدار تحلیل کند.

ترانزیستور، آی‌سی و سنسور؛ اجزای هوشمند در طراحی مدارات پیشرفته

وقتی از مدارهای ساده عبور کنیم، نوبت به قطعات هوشمندتر می‌رسد. ترانزیستورها پایه‌گذار دنیای دیجیتال محسوب می‌شوند. آن‌ها می‌توانند به‌عنوان سوئیچ‌های سریع عمل کنند یا سیگنال‌های ضعیف را تقویت نمایند.

در مرحله بعد، آی‌سی‌ها (مدارهای مجتمع) وارد صحنه می‌شوند. این تراشه‌ها مجموعه‌ای از صدها یا هزاران ترانزیستور هستند که عملکرد خاصی مانند شمارنده، تقویت‌کننده یا مبدل آنالوگ به دیجیتال را انجام می‌دهند.

در کنار آن‌ها، سنسورها به مدارها قابلیت درک محیط را می‌دهند؛ مثلاً اندازه‌گیری دما، نور یا فاصله. با ترکیب سنسور، آی‌سی و ترانزیستور می‌توان مدارهای هوشمند ساخت که پایه‌ای برای پروژه‌های مبتنی بر میکروکنترلر هستند.

در بخش بعدی، وارد دنیای AVR می‌شویم تا ببینیم چگونه می‌توان این قطعات را با برنامه‌نویسی کنترل کرد و مدارهای تعاملی ساخت.

میکروکنترلر چیست و چرا در الکترونیک مدرن اهمیت دارد؟

با پیشرفت فناوری، مدارهای الکترونیکی از حالت ساده و آنالوگ خارج شدند و به سمت مدارهای هوشمند و قابل‌برنامه‌ریزی رفتند. قلب این مدارهای هوشمند چیزی نیست جز میکروکنترلر (Microcontroller).
میکروکنترلر در واقع یک کامپیوتر کوچک روی یک تراشه است که شامل واحد پردازنده (CPU)، حافظه (RAM و ROM) و پورت‌های ورودی/خروجی است.

با میکروکنترلر می‌توان رفتار مدار را با کدنویسی و منطق دیجیتال کنترل کرد؛ برای مثال:

• روشن و خاموش کردن خودکار LEDها
• خواندن دمای محیط از سنسور
• کنترل سرعت موتور یا صدای آلارم
• ارتباط با سایر دستگاه‌ها از طریق پورت‌های سریال یا I2C

میکروکنترلرها نقش اصلی را در پروژه‌های رباتیک، سیستم‌های هوشمند و تجهیزات صنعتی دارند. یکی از پرکاربردترین خانواده‌های این تراشه‌ها، AVR است که توسط شرکت Atmel معرفی شد و به‌دلیل سادگی، دقت بالا و منابع آموزشی فراوان، در بین دانشجویان و مهندسان محبوب است.

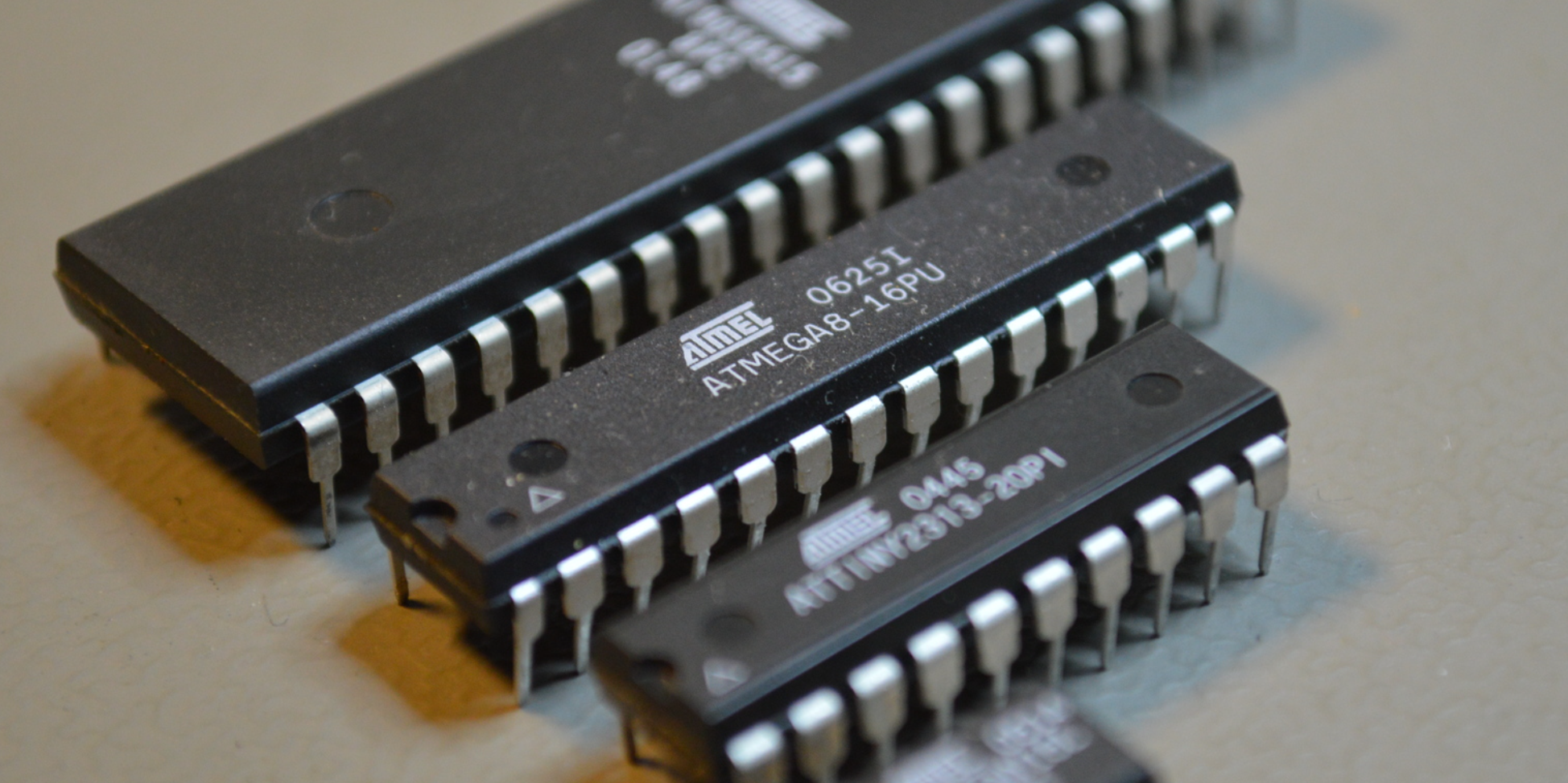

معرفی میکروکنترلرهای AVR و مزایای آن‌ها نسبت به سایر خانواده‌ها

خانواده‌ی AVR یکی از معروف‌ترین سری‌های میکروکنترلر در دنیای الکترونیک است. تراشه‌های AVR از معماری RISC استفاده می‌کنند، یعنی دستورالعمل‌های ساده و سریع دارند و به همین دلیل سرعت پردازش بالایی ارائه می‌دهند.

از محبوب‌ترین مدل‌های AVR می‌توان به ATmega8، ATmega16، ATmega32 و ATtiny13 اشاره کرد. این تراشه‌ها در پروژه‌های دانشجویی، آموزشی و حتی صنعتی به‌کار می‌روند.

مهم‌ترین مزایای AVR عبارت‌اند از:

• برنامه‌نویسی آسان با زبان C و محیط‌هایی مثل Atmel Studio یا CodeVisionAVR
• پشتیبانی از شبیه‌سازی در نرم‌افزارهایی مانند Proteus
• هزینه‌ی پایین و دسترسی آسان در بازار
• مصرف توان پایین و پایداری بالا در عملکرد

اگر می‌خواهید با ساختار داخلی این میکروکنترلرها، پورت‌ها و نحوه‌ی برنامه‌نویسی آن‌ها آشنا شوید، پیشنهاد می‌شود به صفحه آموزش AVR مراجعه کنید تا به‌صورت گام‌به‌گام کار با آن‌ها را یاد بگیرید.

ابزارهای مورد نیاز برای برنامه‌نویسی و شبیه‌سازی AVR

برای کار با AVR به ابزارهای نرم‌افزاری و سخت‌افزاری خاصی نیاز دارید. خوشبختانه بیشتر این ابزارها رایگان و در دسترس‌اند.

ابزارهای نرم‌افزاری:

• Atmel Studio: محیط رسمی توسعه برای نوشتن و کامپایل کدهای AVR به زبان C و اسمبلی.
• CodeVisionAVR: محیطی ساده‌تر با کتابخانه‌های آماده برای کنترل LCD، سنسور و موتور.
• Proteus: نرم‌افزار شبیه‌سازی قدرتمند که اجازه می‌دهد مدار خود را بدون نیاز به سخت‌افزار واقعی تست کنید.

ابزارهای سخت‌افزاری:

• پروگرمر AVR (مثل USBasp): برای انتقال برنامه از کامپیوتر به میکروکنترلر.
• برد آزمایش (Breadboard): برای ساخت سریع مدارهای تستی.
• منبع تغذیه و کابل ارتباطی: جهت تأمین انرژی و اتصال مدار.

استفاده‌ی هم‌زمان از نرم‌افزارهایی مانند Atmel Studio و Proteus به شما کمک می‌کند قبل از ساخت فیزیکی، کد و مدار خود را تست کرده و خطاها را شناسایی کنید.

مسیر یادگیری الکترونیک از شناخت قطعات تا تسلط بر AVR

یادگیری الکترونیک مسیری مرحله‌به‌مرحله است؛ نمی‌توان بدون شناخت قطعات ساده مانند مقاومت و خازن، وارد برنامه‌نویسی میکروکنترلر شد. در واقع، درک عملکرد قطعات پایه به شما کمک می‌کند بفهمید هر خط از کد در دنیای واقعی چه تأثیری روی مدار دارد.

اگر در آغاز مسیر هستید، بهتر است ابتدا از طریق صفحه معرفی قطعات اصلی الکترونیک با اجزای پایه‌ای مدار آشنا شوید و سپس به سراغ آموزش AVR بروید تا بتوانید مدارهای هوشمند طراحی کنید.

با ترکیب دانش سخت‌افزار (قطعات) و نرم‌افزار (برنامه‌نویسی AVR)، می‌توانید پروژه‌هایی مانند دماسنج دیجیتال، کنترل موتور، سیستم‌های هشداردهنده یا حتی ربات طراحی کنید.
تسلط بر AVR نه‌تنها درک عمیق‌تری از الکترونیک به شما می‌دهد، بلکه مسیر شما را به سمت طراحی سیستم‌های تعبیه‌شده و اینترنت اشیا (IoT) باز می‌کند.
